Thermische Verwertung Kompetent und zuverlässig

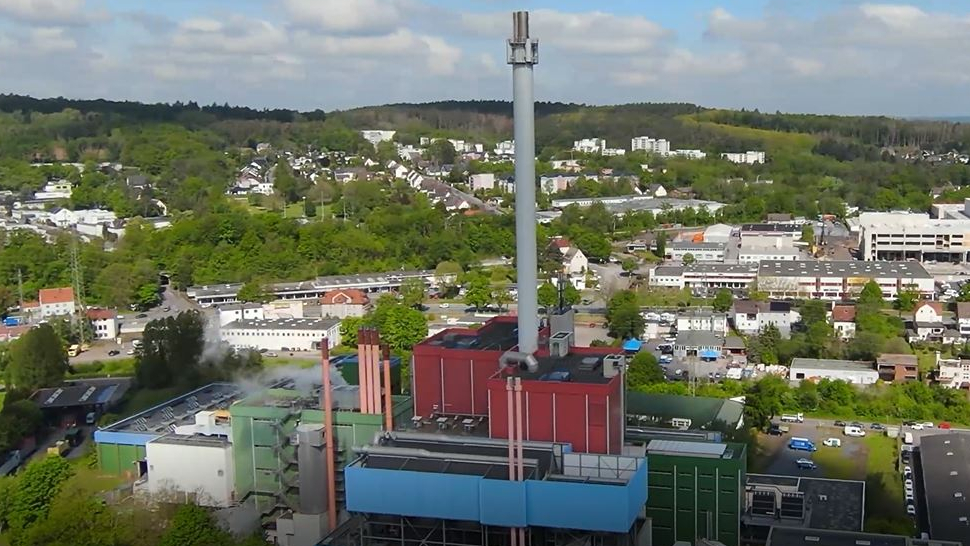

Hoch über dem Müllheizkraftwerk - Filmaufnahmen aus der Luft (2021)
Mit einem Klick auf das Bild startet der Film

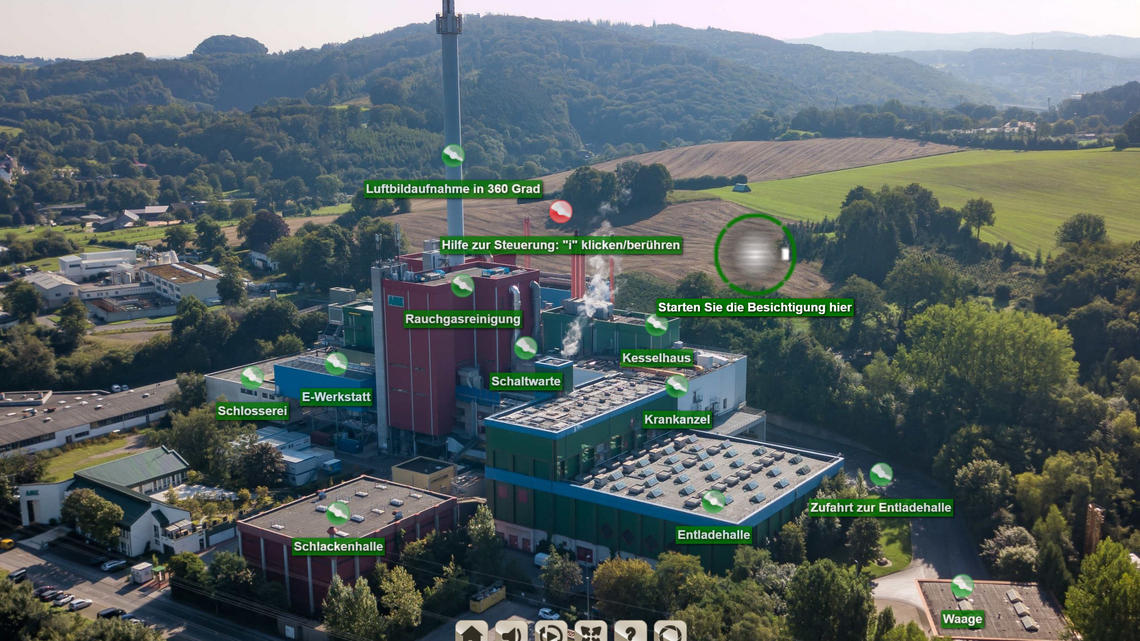

Virtueller Rundgang
Bitte klicken Sie auf das Bild, um den virtuellen Rundgang zu starten (es öffnet sich ein neues Fenster/Tab).

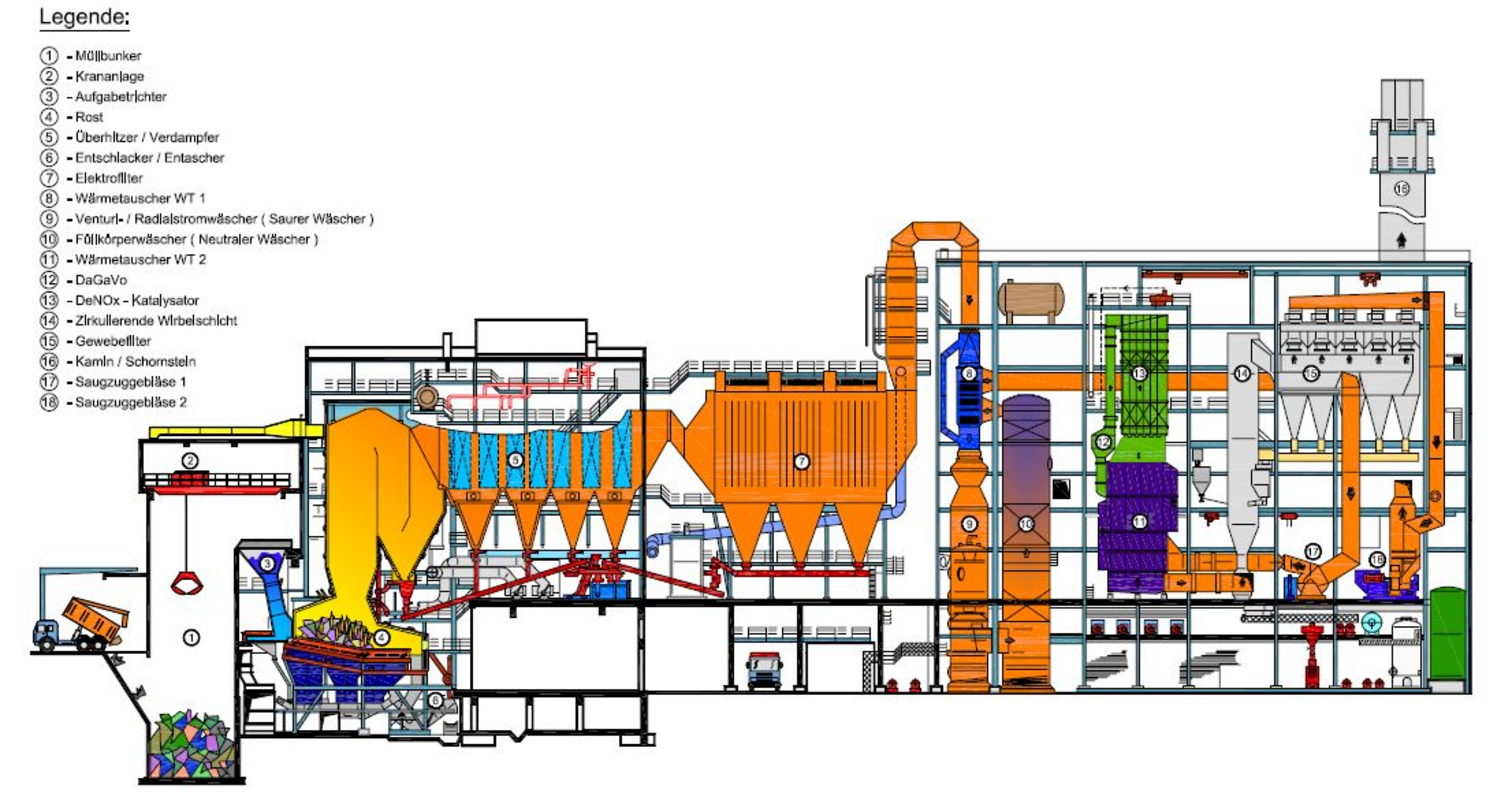

Verfahrensschema einer Verbrennungslinie im Iserlohner Müllheizkraftwerk
Leistungsstark und umweltbewußt
| Technische Daten | ||
|---|---|---|
| Verbrennungslinien | 2 x 8 t/h | 1 x 16 t/h |
| Stündliche Dampfmengen | 2 x 29 t/h | 1 x 62 t/h |
| Dampfparameter | 2 x 19 bar 280 °C | 1 x 40 bar 400 °C |
| 5-stufige Rauchgasreinigung | Elektrofilter, 2 Wäscher, Katalysator, zirkulierende Wirbelschicht | |
| Feuerraumtemperatur | 800 °C / 0,5 sec. Verweilzeit | |
| Entnahme-Kondensationsturbine | 1 x 6,6 MW | 1 x 13,0 MW |

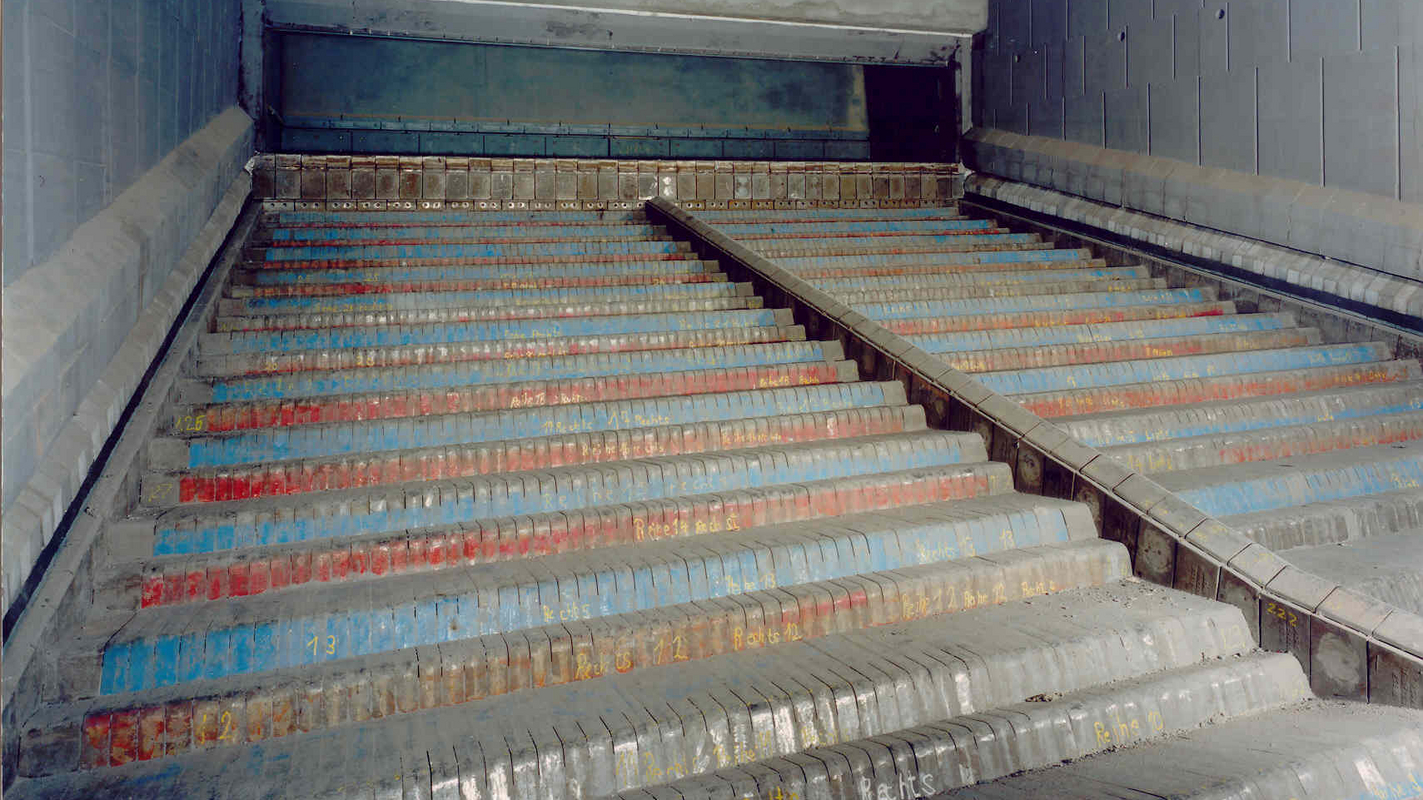

Roststäbe
Die Verbrennung der Abfälle findet auf einem Verbrennungsrost statt. Der Rost besteht aus mehreren Reihen einzelner Roststäbe. Im Wechsel ist jeweils eine Reihe beweglich und eine fest. Durch die Bewegung der Reihen wird der Abfall von der Aufgabe zum Abwurf geschoben (Vorschubrost). Die hohe thermische Belastung in Verbindung mit der mechanischen Beanspruchung führt zu einem hohen Verschleiß der Roststäbe. Diese müssen daher in den jährlichen Revisionen überprüft und oft ausgewechselt werden. In gemeinschaftlicher Zusammenarbeit zwischen der AMK und verschiedenen europäischen Lieferanten wurden die Roststäbe über mehrere Jahre weiterentwickelt. Neben einer Verbesserung der Verfügbarkeit konnte dadurch auch eine Reduzierung der Instandhaltungskosten erreicht werden.
Reststoffe

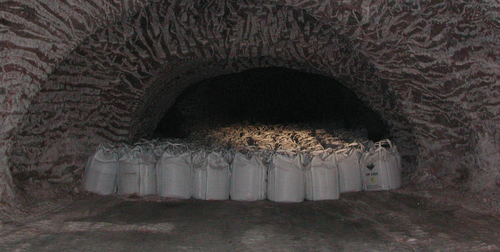

(NDHE Bleicherode)

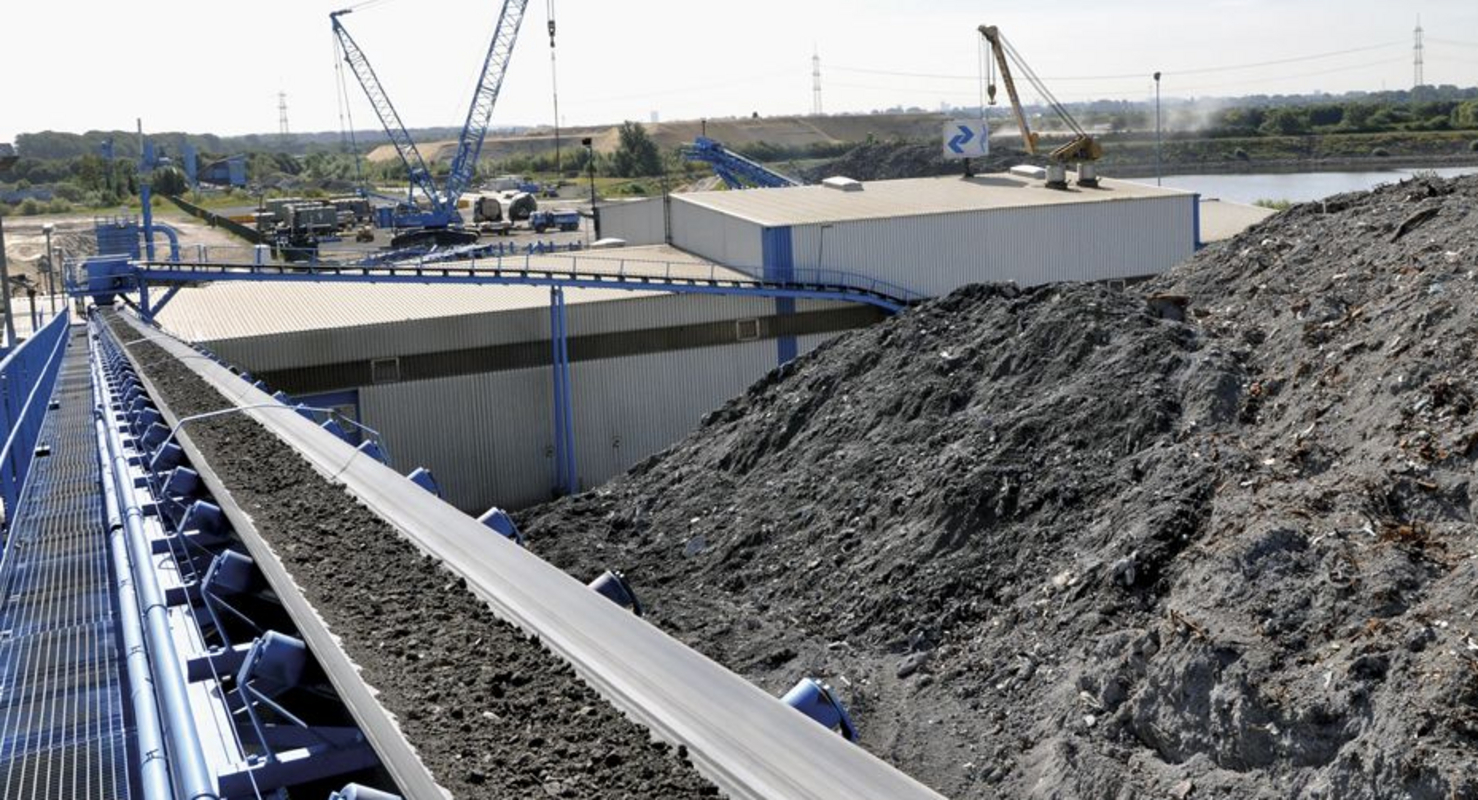

(C.C. Umwelt AG)
| Reststoffe | |
|---|---|
| Schlacke / Schrott | Sekundärbaustoffe |
| Flugasche | Untertageversatz |
| Salz | Sekundärprodukte |
| Gips | Sekundärprodukte |
| Filterkuchen | Untertageversatz |
Die Reststoffe des Iserlohner Müllheizkraftwerkes werden in Kooperation mit der C.C. Umwelt AG in Hagen aufbereitet. Sofern das nicht möglich ist, kommt es zu einer Endlagerung im Bergwerk Bleicherode.
